Tempo Total
—
s · ciclo
Chaveta
Comprimento L
mm
Profundidade
mm
Largura (w)
mm
Parâmetros
Avanço por Golpe
mm/hub
Avanço Inicial
mm/min
Avanço Retorno
mm/min
Resultado
N — Passadas
—hubs
Tc Início
—s
Tc Retorno
—s
Força de Corte
Material
Fc
—N
—kgf
Ksw=0,79 Ks=1,18
Processo
Brochamento de rasgo de chaveta em torno CNC. A ferramenta percorre o furo em curso linear (ida e volta) removendo material por passada até atingir a profundidade total.
DIMENSÕES PADRÃO — DIN 6885-1
B — largura da chaveta e rasgos
H — altura da chaveta
T1 — profundidade do rasgo no eixo
T2 — profundidade do alojamento da chaveta
POSIÇÃO DE PARTIDA — BROCHAMENTO
Diâmetro interno da peça onde
a chaveta será brochada
a chaveta será brochada
Largura do rasgo a abrir
(ex: 8 para chaveta 8×7)
(ex: 8 para chaveta 8×7)
Folga entre ferramenta e parede
do furo na entrada. Padrão: 0,2 mm
do furo na entrada. Padrão: 0,2 mm

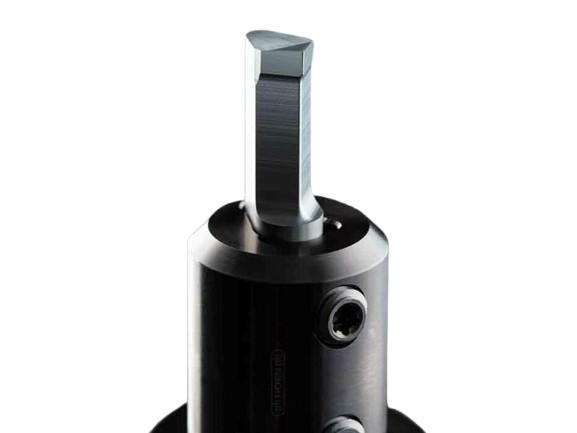

HORN
BROCHAMENTO
DE CHAVETAS
DE CHAVETAS
Ferramentas de alta precisão para abertura de rasgos de chaveta em tornos e centros CNC. Aplicáveis em furos passantes e cegos.
Furos a partir de Ø 6 mm
Larguras da chaveta de 2 a 20 mm standard
Intercambiáveis e inteiça de metal duro
Geometrias para brochamento sextavado, quadrado e torx
